ADE Application Note

RS-485 Demo Project 操作示範

目標

1. 介紹 Demo Project 功能，協助使用者修改對應的設定，進行客製化調整
2. 將成品輸出至 Nexus Panel 使用

事前準備

  1. 安裝並且啟動 ADE : 請前往ADE Reference Manual下載
  2. RS-485 Demo project : 請前往IOT Website下載

步驟1 : 開啟 ADE

開啟 ADE:

步驟2 : 開啟專案檔 “ADE demo_com.epgz”

點選 系統選單 > 開啟... > ADE demo_com.epgz

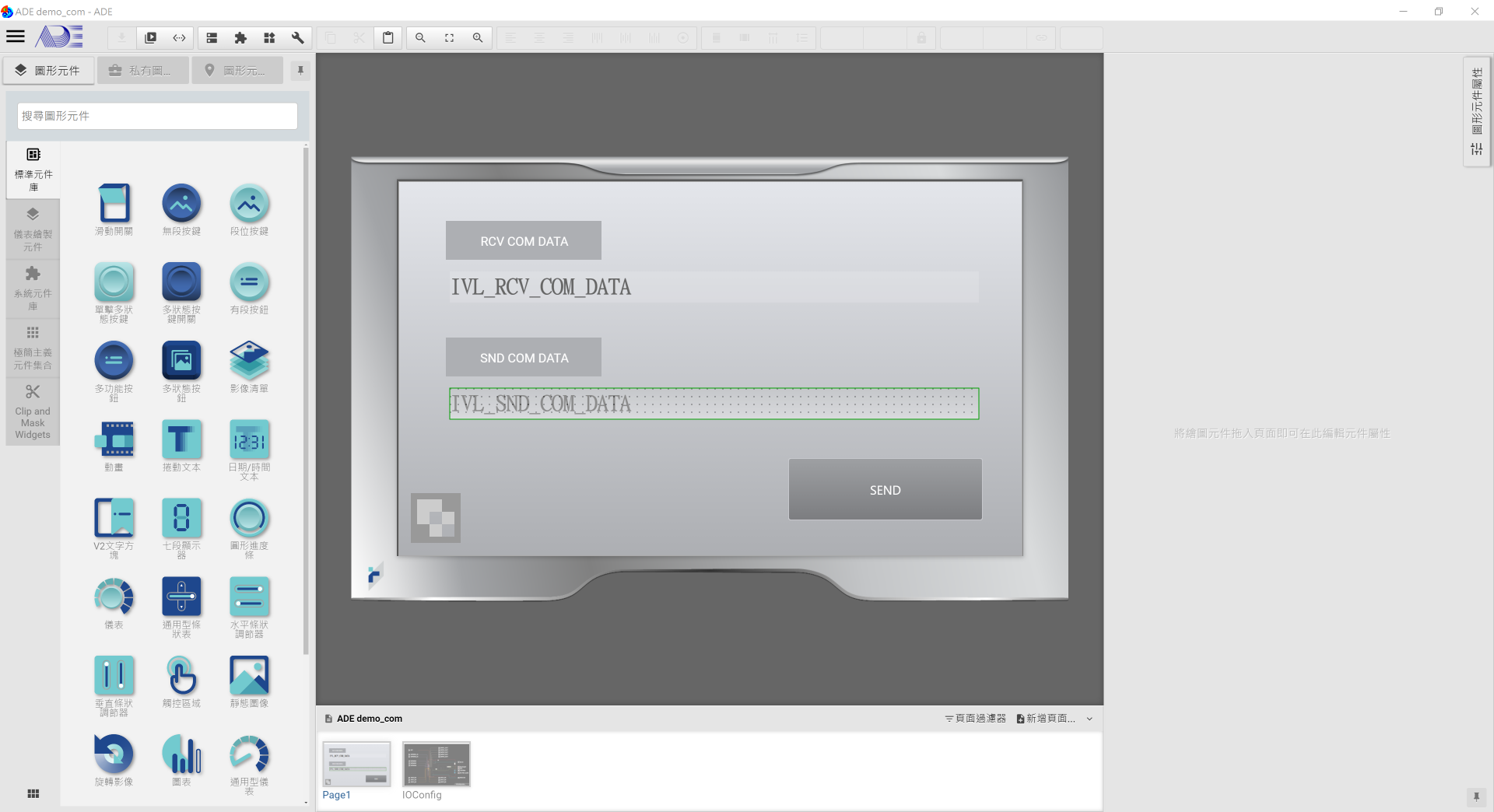

成功開啟畫面

步驟3 : 功能介紹

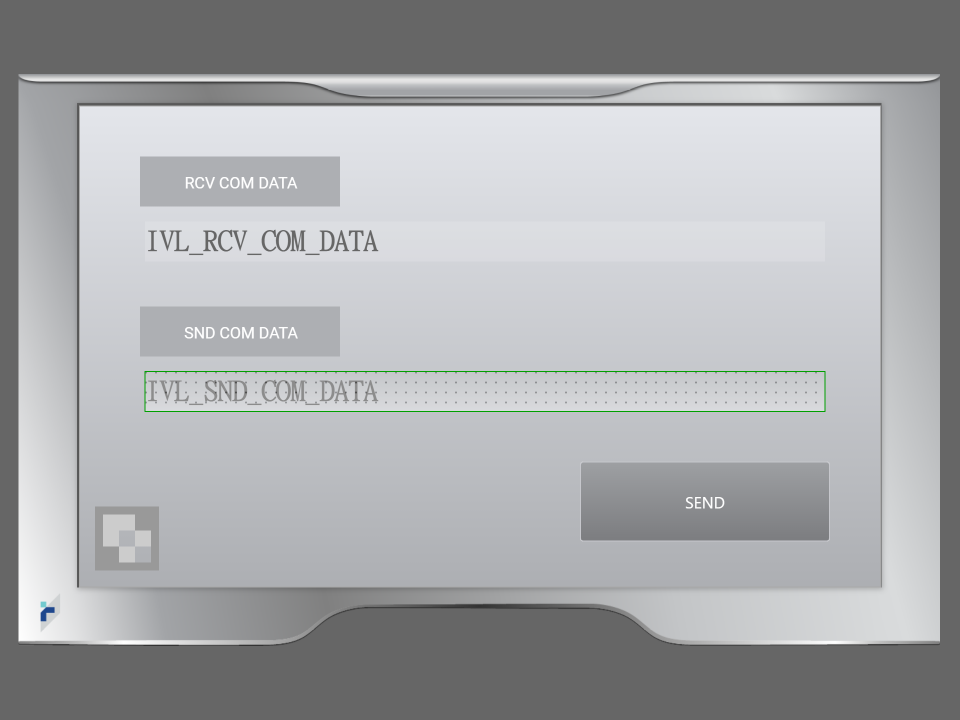

Page1

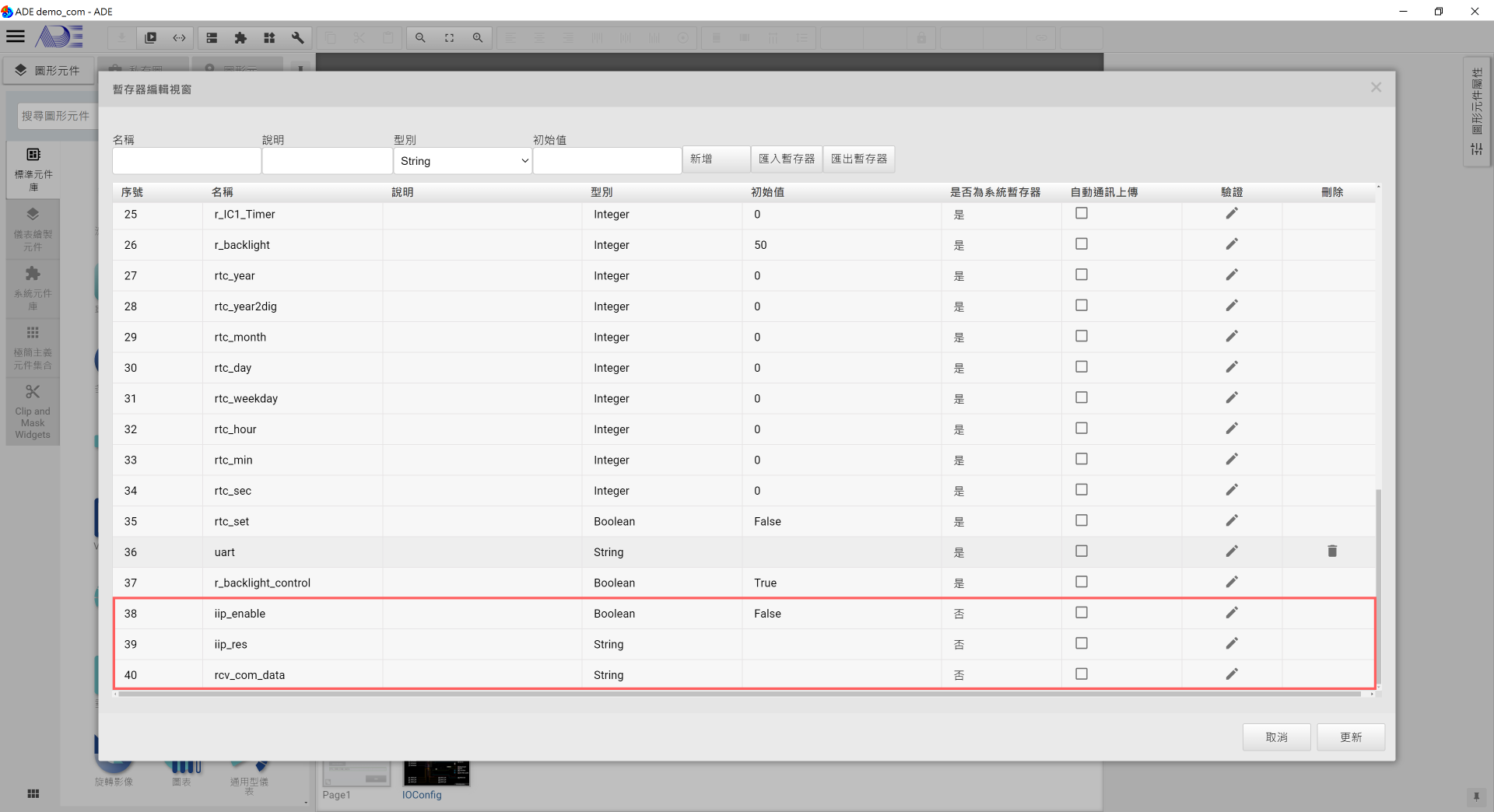

-IVL_RCV_COM_DATA 綁定暫存器名稱 : rcv_com_data
-IVL_SND_COM_DATA 綁定暫存器名稱 : iip_res
-ITA_SND_CAN_ID : 點狀觸控區塊，點擊後觸發左下角"彈出式輸入對話盒"，方可輸入欲傳送的資料內容

-SEND : 點擊後觸發事件，用 com.send() 來傳送輸入的資料，將回傳結果顯示在 IVL_RCV_COM_DATA

Page2

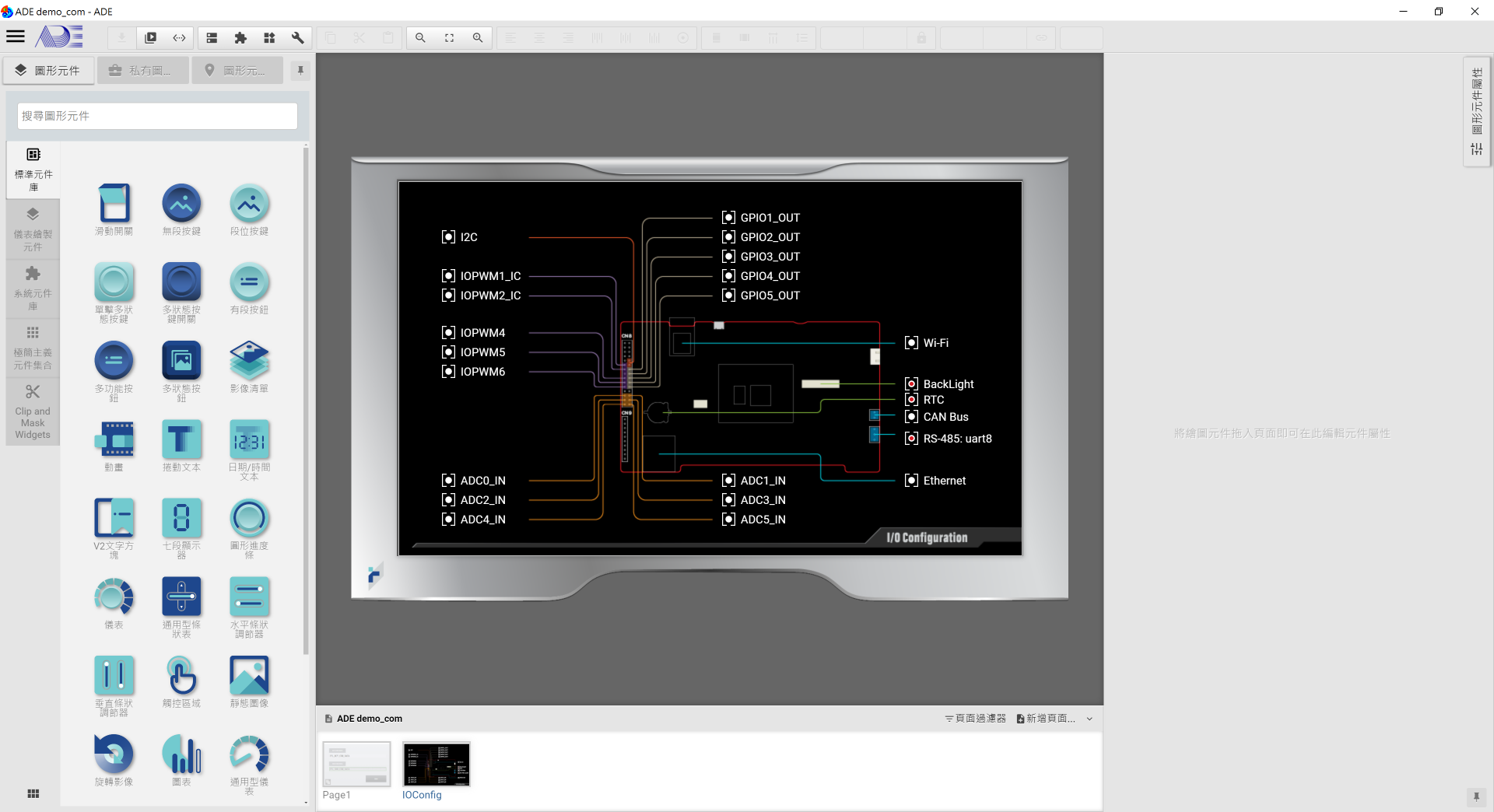

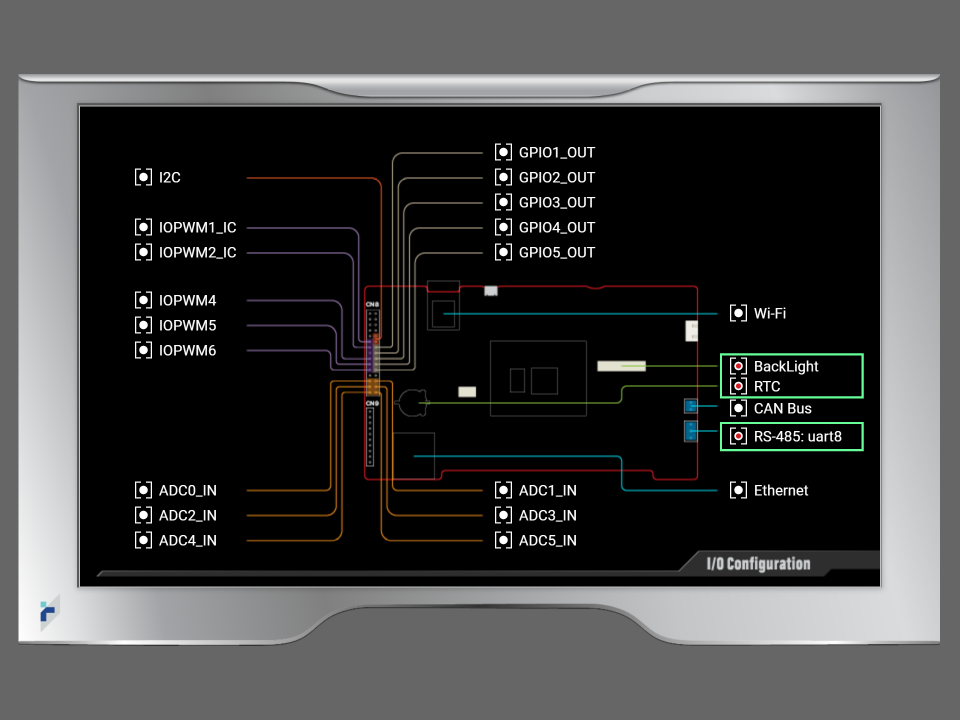

Enable IO :

    -Backlight : 螢幕鎖定設定 180 秒
    -RTC : 設定實時時鐘

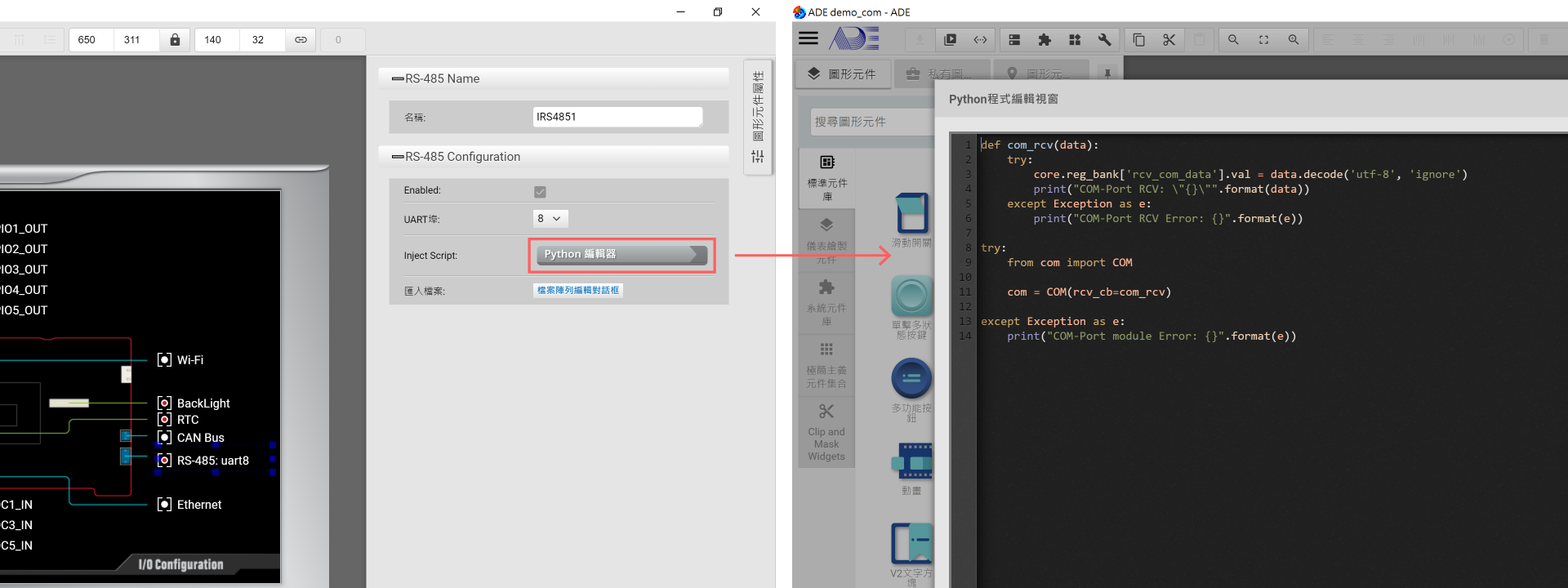

    -RS-485: uart8 : 如下圖 RS-485 Configuration 所示,這裡定義了call back function "com_rcv(data)", 來處理從 com port 或接收到的資訊, 並顯示接收到的資料
       => 匯入檔案
            1. com.py
            -> 其中，com.py 裡面定義了 RS-485 傳輸的初始化設定(包含uart id, baudrate, buffer size...等)

步驟4 : 輸出 Demo Project

建議先啟動模擬器確認功能正常，再匯出至 Panel

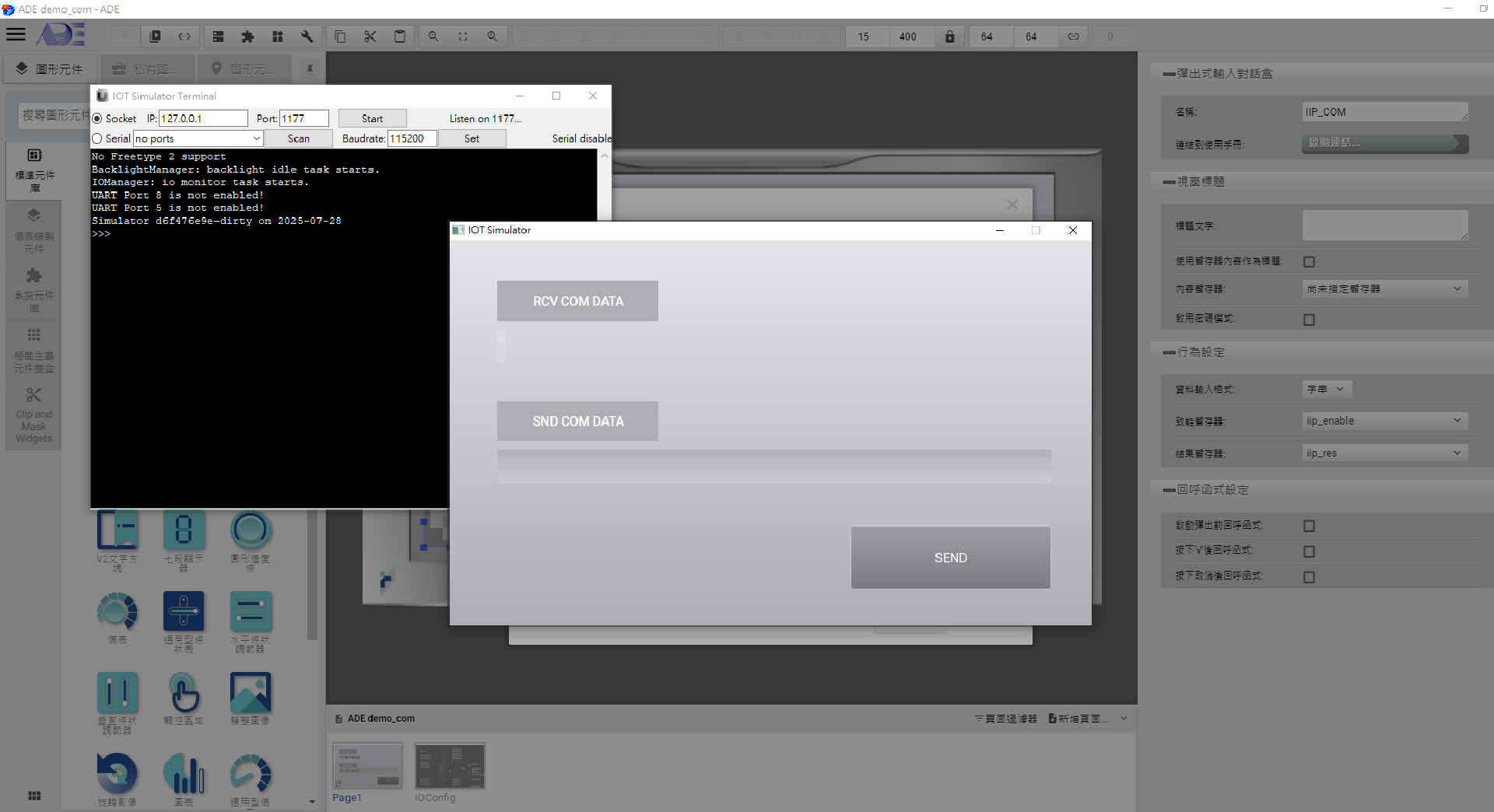

模擬器輸出

於下載工具欄點擊「啟動模擬器」
成功後，如下方畫面所示

輸出至 Panel

1. 確保上電之前接上 USB 至 PC
2. 開啟 ADE，於左上角之系統選單點擊「匯出...」
3. 如圖所示，在匯出視窗中選擇對應的樣板、目標：「下載到屏」，再點擊「匯出」


1. 匯出成功後拔掉 USB
2. 接上 RS-485 轉 USB 至 PC 端，並在 PC 開啟終端工具(如: Putty)

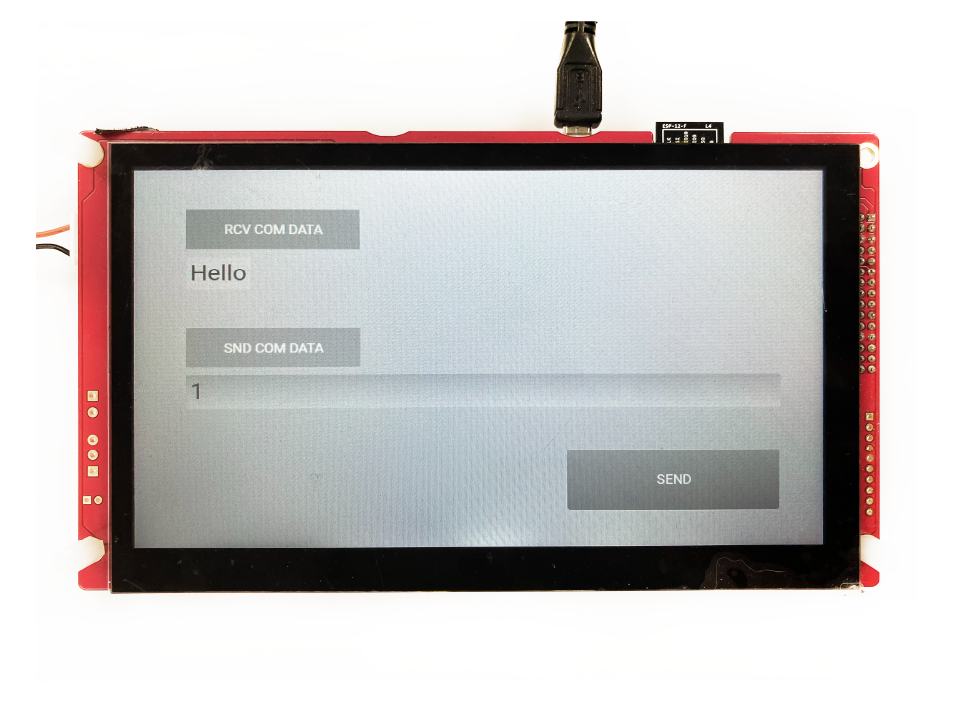

3. 傳送資訊：點擊 SND COM DATA 下方，輸入要傳送的資料(如圖傳送"1")，PC 端可以看到傳送的資訊
4. 接收資訊：在PC端輸入資訊(如圖傳送"Hello")，RCV COM DATA 下方會顯示接收到的資訊

結論

以上是 Demo Project 的操作示範，了解到各功能的運作設定後，可以依據上述介紹再自行微調客製化的功能
